Maxum System Manager是一个色谱系统总管的应用程序，我们称之为系统经理。其界面简单易懂，包含了系统、应用、方法、谱图数据等大部分有用信息。在与在线色谱保持联机状态时，用户可以不用MMI界面而在这里直接修改需要修正的数据，此时在线色谱数据库也会同步更新。正是因为这一点，这套应用程序就变得很重要，在线操作时请您在明确目的的前提下再进行数据或状态修改。下面对这套应用程序的安装、联机设置、打开数据库、内层信息注释等做一个介绍。
1、软件安装

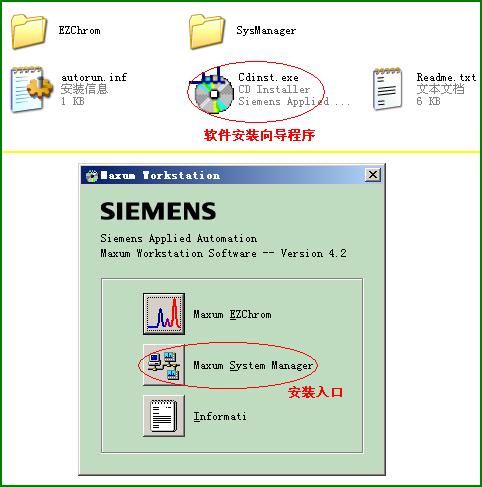

西门子在线色谱工作站软件光盘内包含下图内的目录和程序，请按照下图的步骤进行安装。安装过程中，需要输入licence（许可证）号，通常通过正常渠道购买的色谱工作站软件会获得一个合法的licence号，它在光盘盒上可以找到。在没有合法的licence号时，该输入项可键入任意字符，安装过程即可继续，但软件安装完成后仅为DEMO（演示）版，不能联机在线色谱，只能离线打开AMD文件（色谱映像数据）。
2、设置工作站网络地址，连接色谱分析仪的数据库
首先请查看要联机的色谱分析仪随机资料，或在色谱分析仪上电状态下在MMI内查看色谱本机IP地址（SELECT MENU－3－1－IP SET INFO 看LAN 1 IP adr 后面的IP信息，并记录下来）。打开安装了工作站软件的计算机，修改计算机网络属性内的Internet协议（TCP/IP）－属性－手动设置IP－IP地址与色谱同段－子网掩码为255.255.0.0－默认网关不填，其它设置不变。例如：色谱IP为161.218.255.86，工作站的IP地址就应该设置为161.218.55.1。设置完成后即可插上RJ45网线连接色谱分析仪了。关于RJ45的网线，如果直接和单台色谱连接请使用交叉压线方式的网线（1326模式），如果色谱分析仪网络内有HUB或交换机存在，请使用直连压线方式的网线。
连接好网线后，打开工作站上的Maxum System Manage程序，增加一个色谱分析仪的连接图标。步骤如下：
System－Add Unit－您能看见一个子窗口被打开，设置窗口内的输入变量。
Unit 色谱的位号或序号
IP 色谱的IP地址，例如161.218.55.86
Unit 选择Maxum
其它设置无需改变，设置好后按 Add unit 键即可。
在下面的All组框内您能看见Local Analyzer 127.0.0.1图标和刚刚增加的图标，如果您的网络设置、网线连接、图标创建都正确的话，您就能看见新增图标是有颜色的，并且双击这个图标就能打开一个子窗口，完成对这台色谱分析仪的连接。如果图标是灰白色的那么请您检查上述的步骤是否有偏差或错误。
3、Maxum System Manager 界面说明
正确进行色谱分析仪联机后，即可打开一个子窗口，您会看见窗口内的具体信息。下面就对 Maxum System Manager 软件的菜单功能与子窗口内的项目做一下说明。
1）Maxum System Manager 菜单说明
System 系统
l Open Connection 打开连接（打开网络上的色谱分析仪）
l Analyzer – Offline 打开离线连接AMD文件
l Disconnect 断开连接（断开当前连接）
l Save offline analyzer as… 另存离线分析仪AMD文件到…（另存文件到磁盘）
l Login as different user 使用其它用户登录（更换用户级别）
l Add/Delete Users 增加/删除用户（可以自定义登录用户）
l Add Group 增加组（当分析仪很多时可以分组管理）
l Delete Group 删除组（删除用户增加的组，All组无法删除）
l System View Style 系统浏览风格（窗口排列风格）
l Add Unit 增加单元（增加色谱分析仪图标）
l Sort Units 单元排序（色谱分系统图标排序方式）
l Update All Units Status 更新全部单元状态（可刷新全部连接设备的状态）
l Unit Backup / Restore 色谱AMD文件的备份与恢复（直接对色谱的存储器进行读写）
l Set Default Login 设置缺省登录用户（可避免频繁输入密码）
l Clear Default Login 清除缺省登录用户
l Options 选项（设置Maxum System Manager打开时一些选项）
l Clear Alarm 清除报警（清除连接的色谱分析仪内报警信息）
Print Setup 打印机设置
Recent File 最近的文件（打开过的文件记录）
Exit 退出
Tools 工具
l MaxBasic 编程工具（此程序可对色谱内的程序进行操作）
l EZChrom 谱图程序（此程序可对色谱内方法与谱图进行操作）
l Network Diagnosis 色谱单元诊断（此功能可对色谱网络连接进行诊断）
l MMI 人机接口界面（此程序可打开人机接口MMI）
l Print All Tables 打印全部表格（打印色谱内Tables表的数据信息）
l Maxum Utilities 色谱实用程序（可打开一个实用程序，下面有介绍）
l APC 早期色谱界面工具（调用AAI早期色谱产品界面）
l Update License 更新软件许可证序列号（没有新序列号时无法更新）
注：其它无关的菜单在这里不做说明。
如上图所示，这是快捷图标的按钮图，这些图标按钮是大部分 Maxum System Manager 内含的功能，从左至右依次为：
l 连接时的状态动画显示图标，非功能按钮
l 连接分析仪（在线连接模式）
l 断开当前连接
l 色谱AMD文件备份与恢复（请慎重操作）
l 打印
l 关于
l 帮助
l Maxum EZChrom程序
l MaxBasic.exe程序（暂不提供）
l 色谱单元诊断
l MMI人机界面程序
l Maxum Utilities程序
l APC程序（早期AAI色谱界面 Optichrom Analyzer）
l 剪切
l 复制
l 粘贴
l 增加项目（可自行增加一条项目，用于自定义方法内容或创建硬件新功能）
l 参考表（点击此按钮能打开与当前项目相关联的项目）
l 信息表（点击此按钮能显示当前项目内出现的关键功能项的注释）
l 刷新（刷新当前窗口，同步更新一些变量数据的显示值）
l 保存改变（如果您修改了方法或硬件信息的具体内容，按此按钮后确认修改）
l 单元窗口显示开关（显示或不显示色谱单元窗口）
l 色谱状态更新（更新全部色谱单元状态）
l 增加组
l 删除组
l 列表
l 小图标
l 大图标
l 增加新的色谱单元（创建色谱连接图标）
l 删除色谱单元
2）色谱分析仪子窗口描述

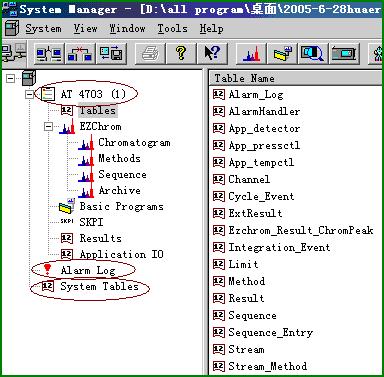

见右图，子窗口内有3大项，分别是应用数据表、报警记录表、系统数据表。
应用数据表
AT 4703 (1) 色谱的应用，包含支持色谱运行的方法、谱图数据等信息，名字由用户定义。
Tables 方法表，包含全部方法定义的信息
l Alarm_Log 分析仪报警列表
l AlarmHandler 用户自定义报警动作或取消某报警动作
l App_detector 应用内的可用检测器定义
l App_pressctl 应用内的可用电子压力控制器
l App_tempctl 应用内的可用温度控制器
l Channel 应用内的关于检测器通道定义
l Cycle_Event 分析周期内的关于方法定义的动作事件
l ExtResult 外部成绩定义，连接到网络内其它分析仪发送来的成绩
l Ezchrom_Result_ChromPeak 峰的色谱图信息
l Integration_Event 方法内的色谱图积分事件
l Limit 对IO或成绩进行限定设置并可通过报警设置表的设定进行报警处理
l Method 应用内可用的全部方法
l Result 应用内关于成绩的详细定义
l Sequence 应用内的流路顺序总表
l Sequence_Entry 流路时序详细列表，可定义流路对应的方法等
l Stream 应用内关于流路的定义
l Stream_Method 该功能主要用于成绩发送时的相关设置
EZChrom 色谱图管理，查看色谱图相关信息（需调用Maxum EZChrom程序）
l Chromatogram 检测器名与相应通道
l Methods 方法名
l Sequence 流路时序名
l Archive 分析结果数据存档信息
Basic Programs 数据库内部程序管理（无程序插件时，不能打开与修改）
SKPI 关于谱图内被测组份峰的详细信息，内容只读，无操作功能
Results 工艺流路与标定流路成绩一览表
Application IO 应用内的全部IO信息
l AI 模拟输入
l AO 模拟输出
l DI 数字输入
l DO 数字输出
报警记录表
Alarm Log 记录全部分析仪的报警信息，可确认、单独清除、全部清除
系统数据表
System Tables 系统硬件信息与参数、程序信息
l Analyzer 查看连接在网络内的全部设备，该表是自动产生的也可手动添加
l Application 分析仪内部应用设置定义
l Host 色谱主机或计算机，利用Modbus协议发送成绩等信息
l Modbus_AddMap Modbus地址映射详细定义，显示全部信息
l Modbus_Addmap_Result Modbus地址映射定义，仅显示成绩（4.2版本取消了该项）
l Opc OPC数据采集表
l Parameter 参数表，临时或永久存储MaxBasic程序数据的常量和变量
l Printer 分析仪使用的专用网络打印机
l Program 分析仪内部MaxBasic程序，由软件工程师开发的应用程序
l Program_Schedule 程序动作时间表，定义程序的动作间隔或频率
l Sne_Ctrl SNE控制器
l Sne_Pic SNE内的主设备信息
l Statmon 成绩统计表
l Sys_AI 全部可用的本地或远程模拟输入
l Sys_AO 全部可用的本地或远程模拟输出
l Sys_Detector_Cfg 检测器自定义配置
l Sys_DI 全部可用的本地或远程数字输入
l Sys_DO 全部可用的本地或远程数字输出
l Sys_Hardware 分析仪系统内主要硬件安装表
l System_Control 分析仪内部通讯控制信息
l System_Info 分析仪操作系统信息
4、离线打开AMD数据库文件
打开 Maxum System Manager 程序，在菜单内操作 System―Analyzer – Offline―选择磁盘内保存的AMD文件―点击Open按钮，如果文件没有损坏通常就能打开AMD文件进行离线操作了。您可以在离线状态下查看AMD文件的全部数据与设定值，还可以使用 Maxum EZChrom 软件打开谱图与方法进行模拟修改与模拟标定，甚至可以打开MMI界面进行模拟运行。这样做的目的是您可以在不连接真实的在线色谱情况下，就可以通过仿真操作来学习演练SAA色谱的操作技术。
离线运行MMI的设置方法如下（仅适用于4.0以上版本）：
1）打开Maxum System Manager软件，离线打开一个AMD文件。
2）进入APP1（1）－Tables―App_tempctl内，将全部加热器的maxwait时间修改为0
3）进入APP1（1）－Tables―Method内，将全部分析方法的Method_type修改为8
4）进入System Tables―Sne_Ctrl内，将sim_method选中为1
5）进入System Tables―Application内，将全部应用的sim_clock选中为1
6）打开Local Analyzer的MMI仿真终端
7）按下MMI的RUN按钮，分析仪开始仿真运行。
提示：可以随时将修改后的AMD文件另存，下次打开后基本无需再次修改。
注释：Maxum System Manager 程序几乎是可以替代MMI来操作的，因为修改数据后需要按保存图标才能写入色谱数据库并生效，所以可以有效的避免一些误操作。再有，几乎每个功能项都有帮助信息，界面也很友好，这样给操作者带来很多便利。
